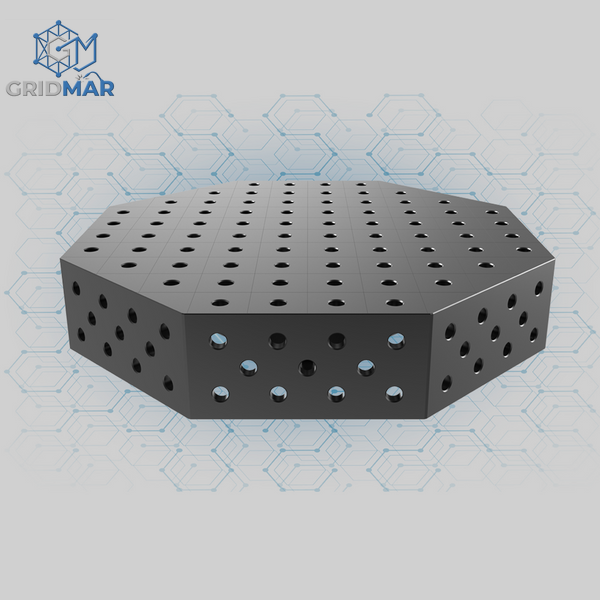

Професійний восьмикутний 3D-стіл для зварювання та складання розміром 1500x1500x200 мм від українського бренду GRIDMAR є вершиною інженерної ергономіки в сегменті промислового обладнання Системи D28. Завдяки унікальній восьмигранній формі, ця координатна плита має максимальну жорсткість конструкції та компактну робочу зону при збереженні великої корисної площі фіксації. Стіл розроблений спеціально для роботи на серійних високоавтоматизованих лініях, зварювальних обертачах, позиціонерах, а також для обслуговування роботизованих зварювальних постів.
Головна перевага просторової структури 3D від GRIDMAR — наявність повноцінних бічних граней висотою 200 мм, які, як і основна плита, пронизані системними отворами D28. Це дозволяє нарощувати корисну площу в будь-якому напрямку, стикувати стіл з іншими модулями, а також виносити затискні кутники, упори та блоки за межі верхньої площини для складання складних об'ємних металоконструкцій. Прецизійна координатна сітка ЧПУ забезпечує суворе позиціонування деталей під кутом 90°, повністю ліквідує ризики зміщень, перекосів або деформації (поводки) металу під впливом високих термічних навантажень зварювальної дуги.
Платформа виготовляється з добірної високоміцної конструкційної сталі збільшеної товщини марки Q355B, що є промисловим стандартом міцності та гарантує відмінну зварюваність і стабільність геометрії станини. З нижнього боку плита посилена масивною системою перехресних ребер жорсткості. Уся ця конструкція має чисту вагу 604.0 кг без урахування додаткового інструменту, що надійно захищає стіл від прогинів, деформацій і провисання під вагою важковагових заготовок або екстремального стягуючого зусилля затискачів. Рівномірне розподілення маси та максимальну стійкість обладнання забезпечують 4 регульовані промислові опори, які йдуть у комплекті поставки та дозволяють ідеально виставити рівень плити навіть на нерівній цеховій підлозі.
Переваги зварювального столу GRIDMAR 1500x1500x200 мм:
-
Унікальна восьмигранна ергономіка. Забезпечує ідеальний круговий огляд і безперешкодний доступ зварювального пальника до деталей, мінімізуючи «мертві зони» для роботів-маніпуляторів.
-
Світовий стандарт сумісності (Система D28). Отвори діаметром 28 мм виконані з європейськими допусками, що дозволяє використовувати фірмове оснащення від Siegmund, Demmler та інших брендів.
-
Антипригарне плазмове азотування. Глибока термічна обробка металу створює надійний захисний бар'єр проти корозії, подряпин і повністю запобігає налипанню та прикипанню зварювальних бризок і окалини.
-
Прецизійне фрезерування сітки. Крок отворів 100х100 мм і міліметрова координатна розмітка на поверхні дозволяють використовувати стіл як точну вимірювальну та складальну станину.
Технічні характеристики:
-
Бренд: GRIDMAR (Україна)
-
Форма столу: Восьмикутна (восьмигранна)
-
Габаритні розміри плити: 1500 х 1500 мм
-
Висота бічного борта: 200 мм
-
Зварювальна система: D28 (діаметр отворів 28 мм)
-
Крок координатної сітки: 100 х 100 мм
-
Покриття робочих поверхонь: Плазмове азотування (антипригарне, антикорозійне)
-
Сумісність з оснащенням: GRIDMAR, Siegmund, Demmler та аналоги
-
Матеріал корпусу: Високоміцна конструкційна сталь Q355B
-
Вага столу: 604.0 кг
-
Кількість опор (ніжок) у комплекті: 4 шт.
