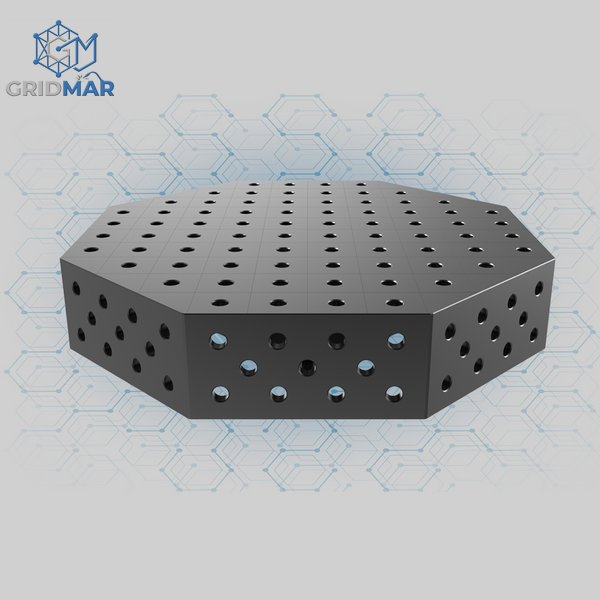

Професійний восьмикутний 3D-стіл для зварювання та складання розміром 800x800x200 мм від українського виробника GRIDMAR є вершиною інженерної ергономіки в сегменті промислового обладнання Системи D28. Завдяки унікальній восьмигранній формі, ця координатна плита має максимальну жорсткість конструкції та компактну робочу зону при збереженні великої корисної площі фіксації. Стіл розроблений спеціально для роботи на серійних високоавтоматизованих лініях, зварювальних обертачах, позиціонерах, а також для обслуговування роботизованих зварювальних постів.
Головна перевага просторової структури 3D від GRIDMAR — наявність повноцінних бічних граней висотою 200 мм, які, як і основна плита, пронизані системними отворами D28. Це дозволяє нарощувати корисну площу в будь-кому напрямку, стикувати стіл з іншими модулями, а також виносити затискні кутники, упори та блоки за межі верхньої площини для складання складних об'ємних металоконструкцій. Прецизійна координатна сітка ЧПУ забезпечує суворе позиціонування деталей під кутом 90°, повністю ліквідуючи ризики зміщення, перекосів чи деформації (ведення) металу під впливом високих термічних навантажень зварювальної дуги.
Платформа виготовляється з добірної високоміцної конструкційної сталі збільшеної товщини марки Q355B, що є промисловим стандартом міцності та гарантує відмінну зварюваність і стабільність геометрії станини. З нижнього боку плита посилена масивною системою перехресних ребер жорсткості. Уся ця конструкція має чисту вагу 214.0 кг без урахування додаткового інструменту, що надійно захищає стіл від прогинів, деформацій та провисання під вагою великовагових заготовок чи екстремального стягуючого зусилля затискачів. Рівномірний розподіл маси та максимальну стійкість обладнання забезпечують 4 регульовані промислові опори, які йдуть у комплекті постачання і дозволяють ідеально виставити рівень плити навіть на нерівній цеховій підлозі.
Переваги зварювального столу GRIDMAR 800x800x200 мм:
- Унікальна восьмигранна ергономіка. Забезпечує ідеальний круговий огляд та безперешкодний доступ зварювального пальника до деталей, мінімізуючи «мертві зони» для роботів-маніпуляторів.
- Світовий стандарт сумісності (Система D28). Отвори діаметром 28 мм виконані з європейськими допусками, що дозволяє використовувати фірмове оснащення від Siegmund, Demmler та інших брендів.
- Антипригарне плазмове азотування. Глибока термічна обробка металу створює надійний захисний бар'єр проти корозії, подряпин та повністю запобігає налипанню і прикипанню зварювальних бризок та окалини.
- Прецизійне фрезерування сітки. Крок отворів 100х100 мм та міліметрова координатна розмітка на поверхні дозволяють використовувати стіл як точну вимірювальну та складальну станину.
Технічні характеристики:
- Бред: GRIDMAR (Україна)
- Форма столу: Восьмикутна (восьмигранна)
- Габаритні розміри плити: 800 х 800 мм
- Висота бічного борту: 200 мм
- Зварювальна система: D28 (діаметр отворів 28 мм)
- Крок координатної сітки: 100 х 100 мм
- Покриття робочих поверхонь: Плазмове азотування (антипригарне, антикорозійне)
- Сумісність з оснащенням: GRIDMAR, Siegmund, Demmler та аналоги
- Матеріал корпусу: Високомічна конструкційна сталь Q355B
- Вага столу: 214.0 кг
- Кількість опор (ніжок) у комплекті: 4 шт.
