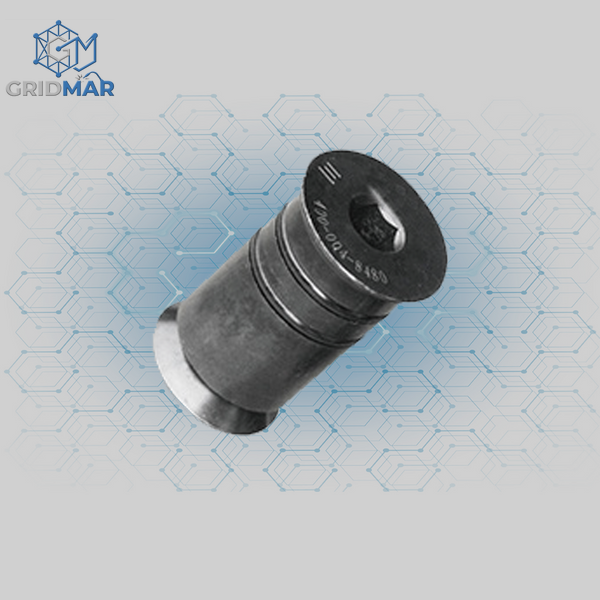

Прецизійний двосторонній потайний фіксатор D28x75 від українського бренду GRIDMAR — це спеціалізоване складально-зварювальне оснащення індустріального класу. Пристрій призначений для суворого позиціонування та високоточного скріплення між собою двох масивних елементів оснащення (наприклад, з'єднувальних блоків, затискних кутників 90° або упорних планок), коли використання класичних виступаючих болтів неможливе через архітектуру зварювального вузла.
Конструкція «впотай» гарантує абсолютно гладку робочу зону з обох боків змонтованого вузла, повністю виключаючи зачіпання листового металу, важких профілів або зварювального пальника за елементи кріплення. Завдяки повній євро-стандартизації, потайні фіксатори GRIDMAR ідеально сумісні з фірмових німецькими столами Siegmund (Зігмунд) та Demmler (Деммлер) Системи 28. Це дозволяє промисловим підприємствам суттєво оптимізувати бюджет на модернізацію парку обладнання, купуючи зносостійку українську оснастку світового рівня без переплат за імпорт.
Кульковий ексцентриковий механізм діє безвідмовно та миттєво. Затягування здійснюється за допомогою стандартного шестигранного ключа з будь-якого зручного боку. Внутрішній шток плавно висуває надміцні стопорні кульки з обох кінців посадкового пальця, створюючи колосальну стягуючу силу та монолітне зчеплення. Корпус фіксатора виготовлений із легованої конструкційної сталі, що проходить об'ємне гартування для досягнення найвищих показників міцності на зріз та вигин.
Переваги двостороннього потайного фіксатора GRIDMAR D28:
- Робота в одній плоні (врівень). Повністю приховані в отворах головки пристрою дозволяють щільно укладати заготовки складної геометрії безпосередньо поверх зони кріплення.
- Повна індустріальна сумісність. Проектування за євро-стандартами гарантує бездоганну посадку в системні отвори столів Siegmund та Demmler.
- Антипригарне плазмове азотування. Фінішна термічна обробка металу захищає корпус від корозії, механічного зносу та повністю запобігає налипанню зварювальної окалини та бризок.
- Надійний захист від бруду. Гумові кільця ущільнювачів захищають внутрішній ексцентриковий вузол від потрапляння дрібної металевої стружки та пилу, зберігаючи плавність ходу механізму.
Технічні характеристики:
- Бренд: GRIDMAR (Україна)
- Сумісність зі столами: GRIDMAR, Siegmund, Demmler та аналоги Системи 28 (D28)
- Діаметр посадкового штифта: 28 мм
- Довжина робочої зони затискання: 75 мм
- Тип конструкції: Потайна двостороння (впотай з двох сторін)
- Механізм фіксації: Кульковий ексцентриковий швидкої дії
- Інструмент для монтажу: Внутрішній шестигранний ключ
- Покриття: Плазмове азотування (антипригарне, антикорозійне)
- Матеріал виробу: Високоміцна гартована легована сталь
