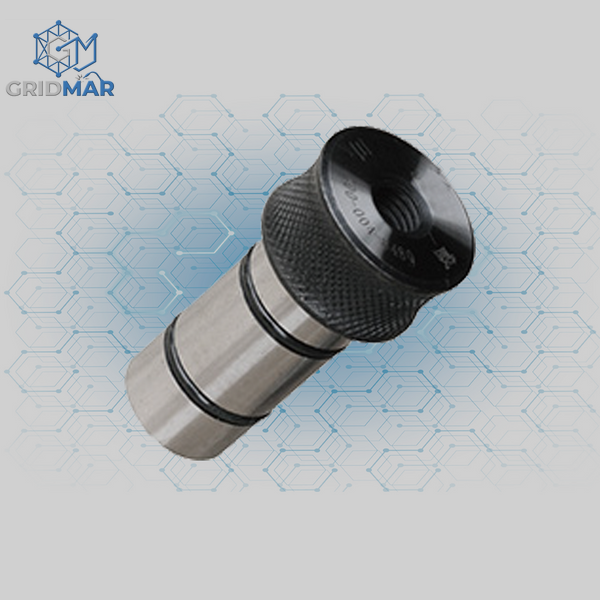

Прецизійний фіксуючий позиціонуючий штифт (установочний палець) D22x36 від українського бренду GRIDMAR — це важливий елемент модульної складально-зварювальної екосистеми індустріального класу. Пристрій розроблений для швидкого вирівнювання затискних кутників, упорних рейок, блоків розширення або безпосередньо самих металевих заготовок відносно сітки отворів діаметром 22 мм. Він бере на себе основні навантаження на зсув, гарантуючи сувору паралельність та перпендикулярність складальних вузлів під час зварювального процесу.
Важливою перевагою цього позиціонуючого пальця є його повна індустріальна взаємозамінність. Штифти ідеально підходять для роботи на фірмових німецьких столах Siegmund (Зігмунд) та Demmler (Деммлер) Системи 22, дозволяючи підприємствам ефективно оптимізувати витрати на докомплектацію робочих постів, купуючи надійне вітчизняне оснащення європейського рівня без переплат за імпорт.
Конструкція штифта продумана до дрібниць. Наявність великої головки з глибокою сітчастою накаткою забезпечує надійне зчеплення з пальцями або зварювальними рукавицями, спрощуючи ручний монтаж та демонтаж без застосування ключів. Додаткові пази на робочому циліндрі штифта оснащені спеціальними гумовими кільцями ущільнювачів, які виконують роль демпфера. Вони гарантують щільну, м'яку та безлюфтову посадку в отвір столу, а також надійно захищають системні гнізда від потрапляння дрібної металевої стружки та виробничого пилу. Виріб виготовляється з добірної легованої сталі, що проходить об'ємне термогартування.
Переваги позиціонуючого штифта GRIDMAR D22x36:
- Швидке ручне позиціонування. Проста та ефективна конструкція дозволяє виставляти геометрію кондуктора за лічені секунди без використання інструментів.
- Безкомпромісна сумісність. Повністю адаптований під системні координатні плити Siegmund та Demmler Системи 22.
- Антипригарне плазмове азотування. Фінішна термічна обробка металу захищає тіло штифта від корозії, подряпин та повністю запобігає налипанню і прикипанню зварювальних бризок та окалини.
- Пилозахист та безлюфтова посадка. Інтегровані кільця ущільнювачів усувають найменші мікролюфти та захищають внутрішню зону отвору від зварювального сміття.
Технічні характеристики:
- Бренд: GRIDMAR (Україна)
- Сумісність зі столами: GRIDMAR, Siegmund, Demmler та аналоги Системи 22 (D22)
- Діаметр циліндричного пальця: 22 мм
- Довжина робочої зони затискання: 36 мм
- Тип головки: Циліндрична потовщена з глибокою сітчастою накаткою
- Особливості: Монтаж вручну, наявність гумових кілець ущільнювачів
- Покриття: Плазмове азотування (антипригарне, антикорозійне)
- Матеріал виробу: Високоміцна гартована легована сталь
