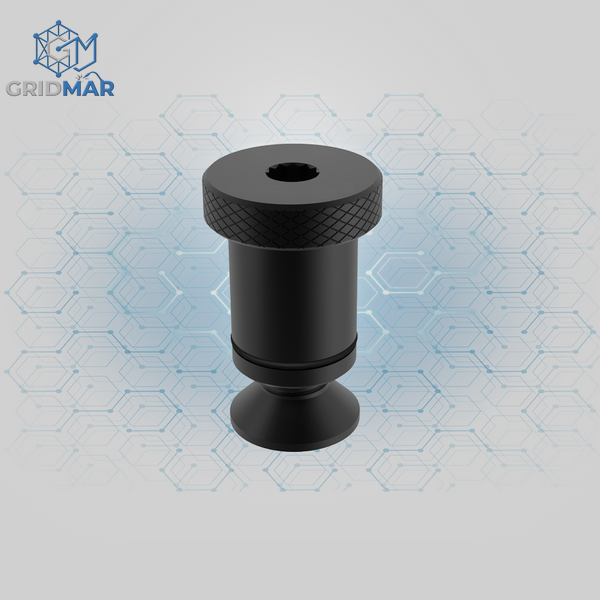

Прецизійний з'єднувальний кульковий фіксатор D16x24 (типу А) від українського виробника GRIDMAR є базовим елементом модульної кріпильної екосистеми індустріального класу. Виріб призначений для жорсткої фіксації зварювальних аксесуарів у системних отворах діаметром 16 мм. Головна функція цієї модифікації — забезпечити максимальну силу стягування та монолітне зчеплення змонтованих вузлів, повністю усуваючи будь-які люфти, перекоси чи зміщення деталей від внутрішніх напружень та термічних поводків металу під час зварювального процесу.
Повна євро-стандартизація та взаємозамінність кріплення GRIDMAR дозволяють використовувати фіксатори типу А на фірмових німецьких столах Siegmund (Зігмунд) та Demmler (Деммлер) Системи 16. Це відкриває перед підприємствами можливість раціонально оптимізувати витрати на обслуговування та розширення парку оснащення, купуючи зносостійкі українські комплектуючі преміальної якості без великих переплат за імпорт та складну логістику.
Кульковий ексцентриковий механізм діє безвідмовно та миттєво. Затягування здійснюється за допомогою стандартного внутрішнього шестигранного ключа, при обертанні якого внутрішній шток плавно висуває надміцні стопорні кульки в отвір столу, створюючи суворе перпендикулярне зусилля стягування. Велика головка фіксатора оснащена глибокою сітчастою накаткою по периметру, що полегшує ручне захоплення і дозволяє зварювальнику швидко наживляти або витягувати пристрій зі столу навіть у щільних робочих рукавицях. Додаткові пази на робочому циліндрі оснащені захисними гумовими кільцями ущільнювачів, які забезпечують м'яку посадку в отвір та надійно захищають внутрішні робочі вузли від потрапляння пилу та дрібної металевої стружки. Корпус пристрою виготовлений із високоякісної легованої сталі, що проходить обов'язкове об'ємне термогартування.
Переваги з'єднувального фіксатора типу А від GRIDMAR:
- Повна індустріальна сумісність. Ідеально підходить під координатні плити Siegmund та Demmler Системи 16, сідаючи в отвори з прецизійною точністю без найменших зазорів.
- Максимальна швидкість монтажу. Дозволяє за лічені хвилини повністю переналаштувати кондуктор або змонтувати складну просторову систему для нової серійної партії металоконструкцій.
- Антипригарне плазмове азотування. Фінішна термічна обробка металу надійно захищає корпус фіксатора від корозії, механічного зносу та повністю запобігає налипанню і прикипанню зварювальних бризок та окалини.
- Пилозахист та м'яка посадка. Інтегровані кільця ущільнювачів усувають найменші мікролюфти та захищають системні гнізда столу від виробничого сміття.
Технічні характеристики:
- Бренд: GRIDMAR (Україна)
- Сумісність зі столами: GRIDMAR, Siegmund, Demmler та аналоги Системи 16 (D16)
- Діаметр посадкового штифта: 16 мм
- Довжина робочої зони затискання: 24 мм
- Конструктивний тип: Тип А (з регулювально-накатною циліндричною головкою)
- Інструмент для монтажу: Внутрішній шестигранний ключ / ручне наживлення
- Механізм фіксації: Кульковий ексцентриковий швидкої дії
- Особливості: Наявність гумових кілець ущільнювачів від пилу та металевої стружки
- Покриття: Плазмове азотування (антипригарне, антикорозійне)
- Матеріал виробу: Високоміцна гартована легована сталь
