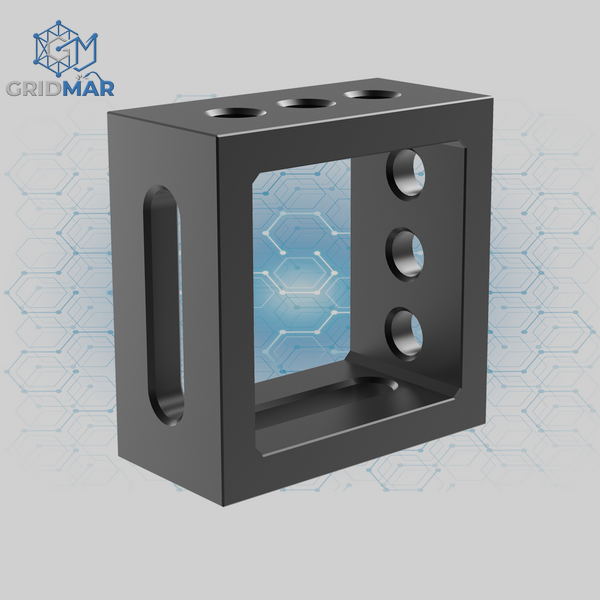

Упорно-консольний пазовий блок 100х200х100 мм (система D28) від GRIDMAR — це багатофункціональне затискне оснащення рамного типу, розроблене для високоточного позиціонування, створення жорстких опорних баз та консольного винесення елементів за межі робочої поверхні 3D зварювально-складальних столів.
Головною конструктивною особливістю цієї моделі є комбінація класичної координатної сітки та регулювальних елементів. Одна з бічних граней оснащена стандартними круглими отворами, тоді як протилежна має подовжений вертикальний паз (овальне вікно). Таке інженерне рішення дозволяє виконувати плавне безступінчасте налаштування висоти, вильоту або кута нахилу затискних компонентів, забезпечуючи надійну фіксацію деталей поза стандартним кроком отворів столу.
Основные сферы применения:
- Створення точних вертикальних упорів: Дозволяє виставити бездоганну площину під кутом 90° для збирання, вирівнювання та зварювання рамних конструкцій, стінок, коробів та фланців.
- Консольне винесення та розширення: Надійно кріпиться до бокових граней стільниці, виступаючи міцною консоллю для підтримки та фіксації елементів, що виходять за рамки основних габаритів столу.
- Плавне безступінчасте регулювання: Вертикальний паз ідеально підходить для міліметрового налаштування висоти притискних струбцин, упорів та іншого оснащення під індивідуальні технологічні завдання.
Переваги та конструктивні особливості:
- Висока жорсткість рамної конструкції: Відкрита кубічна форма з товстостінними ребрами забезпечує максимальну стійкість до деформацій згинання та кручення під впливом великих затискних зусиль і масивних деталей.
- Універсальна інтеграція: Верхня та бічна грані мають круглі отвори системи D28 (діаметр 28 мм), що гарантує повну сумісність зі стандартними швидких затискними болтами, упорами та струбцинами GRIDMAR.
- Стабільність та надійність: Оснащення виготовляється з конструкційної сталі з точним фрезеруванням робочих поверхонь. Матеріал стійкий до інтенсивних механічних навантажень, випадкових ударів та налипання зварювальних бризок.
