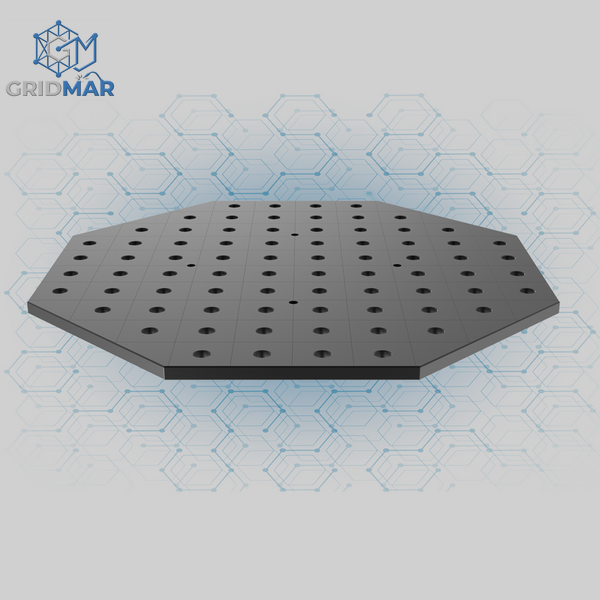

Профессиональная 2D восьмиугольная сварочная платформа 1000x1000x25 мм от украинского бренда GRIDMAR представляет собой наиболее универсальное решение в линейке восьмигранных плит Системы D28. Она предназначена для позиционирования, фиксации и высокоточной сварки среднегабаритных деталей в составе автоматизированных линий и роботизированных ячеек. Восьмиугольная геометрия существенно минимизирует описываемый радиус при вращении на позиционере, гарантируя свободное перемещение сварочной горелки без образования «мертвых зон».
Конструктивно изделие представляет собой сплошную плоскую координатную плиту (2D) толщиной 25 мм. На всей ее поверхности выполнена координатная сетка отверстий D28 с шагом 100х100 мм, которая позволяет легко монтировать быстрозажимные струбцины, угольники, упоры и позиционирующие блоки любой конфигурации.
Платформа изготавливается из высокопрочной конструкционной стали Q355B. Чистый вес 145.0 кг обеспечивает необходимую жесткость и высокую линейную точность, предотвращая деформацию плиты под воздействием веса заготовок и экстремальных термических нагрузок при интенсивной сварке.
Преимущества сварочной платформы GRIDMAR 1000x1000x25 мм:
-
Восьмиугольная геометрия. Обеспечивает оптимальную траекторию вращения на позиционерах и манипуляторах, повышая безопасность роботизированной сварки.
-
Стандарт D28. Полная совместимость с зажимной оснасткой и фиксаторами GRIDMAR, Siegmund, Demmler.
-
Плазменное азотирование. Поверхностная обработка надежно защищает плиту от коррозии, механических повреждений и предотвращает прилипание сварочных брызг.
-
Прецизионная точность. Точно отфрезерованные отверстия и координатная сетка позволяют использовать платформу в качестве контрольной станины для прецизионной сборки.
Технические характеристики:
-
Бренд: GRIDMAR (Украина)
-
Тип платформы: 2D (плоская поверхность)
-
Форма: Восьмиугольная (восьмигранная)
-
Габаритные размеры: 1000 х 1000 мм
-
Толщина плиты: 25 мм
-
Сварочная система: D28 (диаметр отверстий 28 мм)
-
Шаг координатной сетки: 100 х 100 мм
-
Покрытие: Плазменное азотирование (антипригарное)
-
Материал: Конструкционная сталь Q355B
-
Совместимость: GRIDMAR, Siegmund, Demmler и аналоги
-
Вес: 145.0 кг
