Профессиональная 2D восьмиугольная сварочная платформа 1400x1400x160 мм от бренда GRIDMAR представляет собой надежное инженерное решение для сборки и сварки габаритных тяжеловесных металлоконструкций в составе роботизированных ячеек и позиционирующих систем. Восьмиугольная конфигурация позволяет максимально эффективно использовать полезную площадь плиты при ее вращении, предотвращая появление «мертвых зон» и коллизий с рабочим инструментом робота-сварщика.

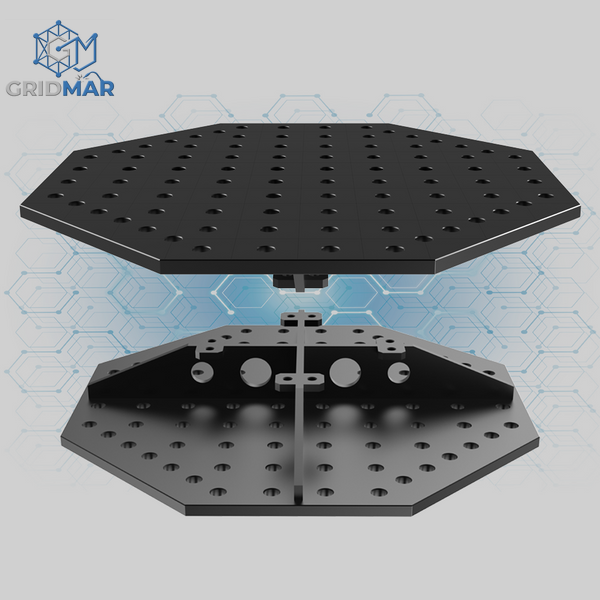

Конструктивно изделие представляет собой плоскую координатно-фиксирующую плиту (2D) с боковым бортом (юбкой) высотой 160 мм. Сплошная сетка отверстий Системы D28 с интервалом 100х100 мм позволяет быстро комбинировать и закреплять любые типы зажимных элементов, угольников, позиционеров и струбцин.
Платформа изготавливается из прочной конструкционной стали Q355B и усилена мощной внутренней системой ребер жесткости. Вес 362.0 кг обеспечивает высочайшую геометрическую стабильность, защищая платформу от прогибов и термических деформаций под воздействием значительных сварочных нагрузок и веса тяжелых заготовок.
Преимущества сварочной платформы GRIDMAR 1400x1400x160 мм:
-
Восьмиугольная конфигурация. Оптимизирует описанный радиус при вращении на позиционере, снижая нагрузку на приводные механизмы.
-
Стандарт D28. Полная унификация с оснасткой и фиксаторами от ведущих производителей: GRIDMAR, Siegmund, Demmler.
-
Плазменное азотирование. Поверхностная обработка придает стойкость к коррозии, механическим повреждениям и надежно защищает от прикипания сварочных брызг.
-
Прецизионная точность. Точное позиционирование отверстий и координатная сетка позволяют использовать платформу в качестве измерительно-сборочной станины высокой точности.
Технические характеристики:
-
Бренд: GRIDMAR (Украина)
-
Тип стола/платформы: 2D (плоская поверхность с высотой борта 160 мм)
-
Форма: Восьмиугольная (восьмигранная)
-
Габаритные размеры: 1400 х 1400 мм
-
Высота борта (юбки): 160 мм
-
Сварочная система: D28 (диаметр отверстий 28 мм)
-
Шаг координатной сетки: 100 х 100 мм
-
Покрытие: Плазменное азотирование (антипригарное)
-
Материал: Конструкционная сталь Q355B
-
Совместимость: GRIDMAR, Siegmund, Demmler и аналоги
-
Вес: 362.0 кг
