Профессиональная 2D восьмиугольная сварочная платформа 1700x1700x180 мм от бренда GRIDMAR предназначена для фиксации и сборки сверхтяжелых и крупногабаритных металлоконструкций в составе автоматизированных и роботизированных сварочных ячеек. Восьмигранная конфигурация позволяет максимально эффективно использовать площадь плиты при ее вращении на поворотных механизмах, исключая «мертвые зоны» и упрощая доступ робота-сварщика или оператора к наиболее сложным узлам.

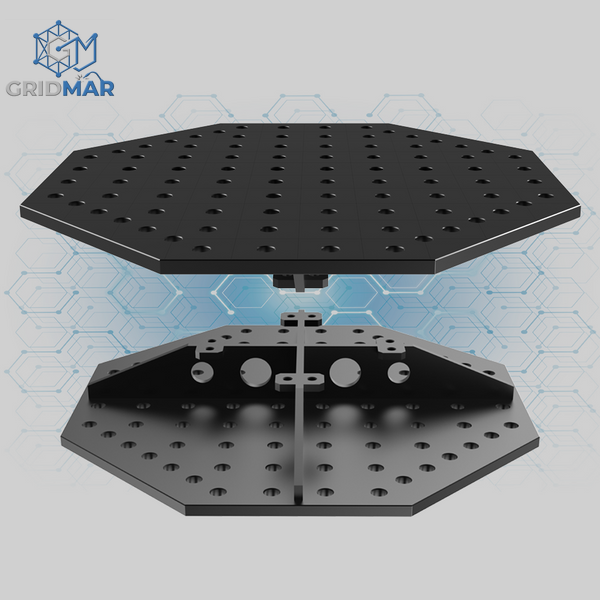

Конструктивно платформа представляет собой плоскую координатно-фиксирующую плиту (2D) с боковым бортом (юбкой) высотой 180 мм. Рабочая поверхность пронизана координатной сеткой отверстий Системы D28 с интервалом 100х100 мм, что позволяет легко выстраивать любые конфигурации зажимных элементов, угольников, позиционеров и струбцин.
Платформа изготовлена из высокопрочной конструкционной стали марки Q355B и имеет мощное внутреннее армирование перекрестными ребрами жесткости. Чистый вес 535.0 кг придает конструкции исключительную стабильность, полностью защищая ее от прогибов и термических поводок при интенсивной сварке больших толщин металла.
Преимущества сварочной платформы GRIDMAR 1700x1700x180 мм:
-
Восьмиугольная конфигурация. Оптимизирует описанный радиус при вращении на позиционере, снижая нагрузку на приводные механизмы.
-
Стандарт D28. Полная унификация с оснасткой и фиксаторами от ведущих производителей: GRIDMAR, Siegmund, Demmler.
-
Плазменное азотирование. Поверхностная обработка придает стойкость к коррозии, механическим повреждениям и надежно защищает от прикипания сварочных брызг.
-
Прецизионная точность. Точное позиционирование отверстий и координатная сетка позволяют использовать платформу в качестве измерительно-сборочной станины высокой точности.
Технические характеристики:
-
Бренд: GRIDMAR (Украина)
-
Тип стола/платформы: 2D (плоская поверхность с высотой борта 180 мм)
-
Форма: Восьмиугольная (восьмигранная)
-
Габаритные размеры: 1700 х 1700 мм
-
Высота борта (юбки): 180 мм
-
Сварочная система: D28 (диаметр отверстий 28 мм)
-
Шаг координатной сетки: 100 х 100 мм
-
Покрытие: Плазменное азотирование (антипригарное)
-
Материал: Конструкционная сталь Q355B
-
Совместимость: GRIDMAR, Siegmund, Demmler и аналоги
-
Вес: 535.0 кг
