Профессиональная 2D восьмиугольная сварочная платформа 2000x2000x200 мм от украинского бренда GRIDMAR является наиболее мощной и просторной платформой в линейке Системы D28. Она разработана для позиционирования, фиксации и сварки особо крупных и тяжелых металлоконструкций в составе автоматизированных линий и роботизированных ячеек. Благодаря восьмиугольной конфигурации платформа минимизирует описываемый радиус при вращении, гарантируя свободное перемещение горелки сварочного робота без образования «мертвых зон».

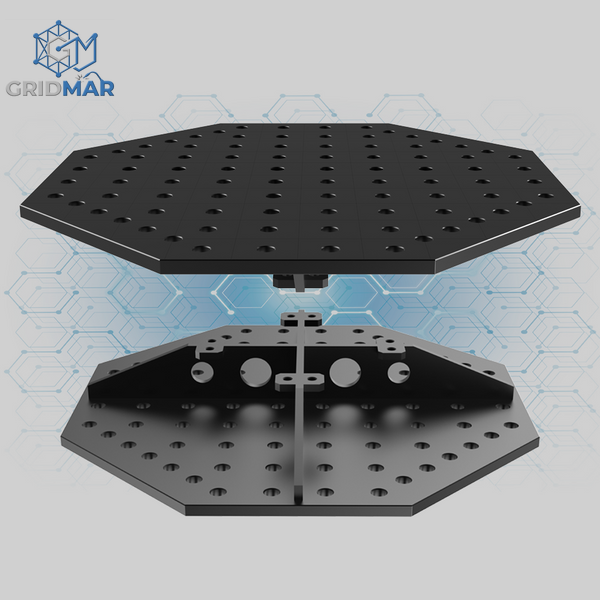

Конструктивно изделие представляет собой плоскую координатную плиту (2D) с боковым бортом (юбкой) высотой 200 мм. На всей верхней плоскости выполнена координатная сетка отверстий D28 с шагом 100х100 мм, что позволяет легко компоновать быстрозажимные струбцины, угольники, упоры и позиционирующие блоки любой сложности.
Изготавливается платформа из высокопрочной конструкционной стали Q355B и усилена мощным решетчатым каркасом из внутренних ребер жесткости. Чистый вес 718.0 кг гарантирует высочайшую линейную и диагональную точность, предотвращая деформации плиты под воздействием значительного веса заготовок и экстремальных термических нагрузок при интенсивной сварке.
Преимущества сварочной платформы GRIDMAR 2000x2000x200 мм:
-
Восьмиугольная конфигурация. Обеспечивает оптимальную геометрию вращения для позиционеров большой грузоподъемности и роботов-сварщиков.
-
Стандарт D28. Полная унификация с зажимной оснасткой и фиксаторами GRIDMAR, Siegmund, Demmler.
-
Плазменное азотирование. Поверхностная обработка надежно защищает плиту от коррозии, механических царапин и предотвращает прикипание сварочных брызг.
-
Прецизионная точность. Точно отфрезерованные отверстия и координатная сетка позволяют использовать платформу в качестве контрольной станины для прецизионной сборки.
Технические характеристики:
-
Бренд: GRIDMAR (Украина)
-
Тип стола/платформы: 2D (плоская поверхность с высотой борта 200 мм)
-
Форма: Восьмиугольная (восьмигранная)
-
Габаритные размеры: 2000 х 2000 мм
-
Высота борта (юбки): 200 мм
-
Сварочная система: D28 (диаметр отверстий 28 мм)
-
Шаг координатной сетки: 100 х 100 мм
-
Покрытие: Плазменное азотирование (антипригарное)
-
Материал: Конструкционная сталь Q355B
-
Совместимость: GRIDMAR, Siegmund, Demmler и аналоги
-
Вес: 718.0 кг
