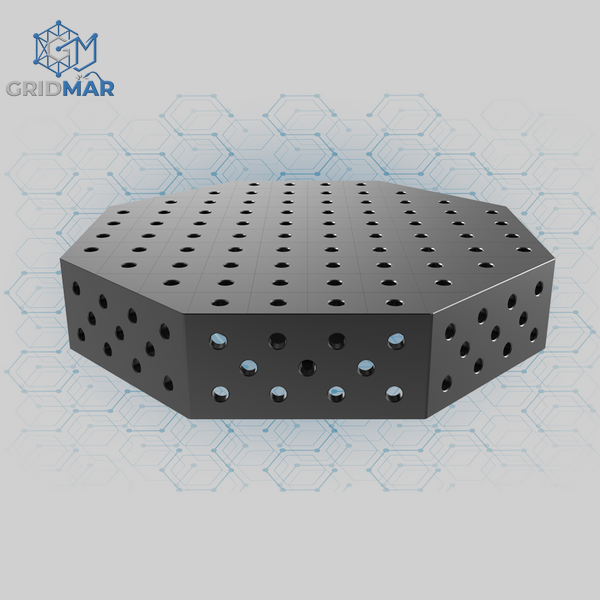

Профессиональная 3D восьмиугольная сварочная платформа 600x600x100 мм от украинского бренда GRIDMAR представляет собой легкое и прецизионное решение в линейке Системы D16. Она разработана для позиционирования, фиксации и сборки мелких и средних деталей в составе роботизированных ячеек и сварочных позиционеров. Благодаря восьмиугольной геометрии платформа минимизирует описываемый радиус при вращении, устраняя «мертвые зоны» для сварочной горелки.
Конструкция представляет собой трехмерную (3D) координатно-сборочную плиту с боковым бортом высотой 100 мм. На верхней плоскости и боковых гранях выполнена координатная сетка отверстий D16 с шагом 50х50 мм, что позволяет тонко и точно монтировать быстрозажимные струбцины, угольники, упоры и позиционирующие блоки как сверху, так и с боков.
Изготавливается платформа из высокопрочной конструкционной стали Q355B. Чистый вес 54.0 кг обеспечивает необходимую жесткость и устойчивость к температурным деформациям при интенсивной сварке, оставаясь при этом отличным решением для установки на вращатели малой грузоподъемности.
Преимущества сварочной платформы GRIDMAR 600x600x100 мм D16:
-
Система D16. Меньший диаметр отверстий и более плотная сетка (50х50 мм) для ювелирной и высокоточной сварки компактных конструкций.
-
Восьмиугольная геометрия. Оптимизирует траекторию вращения на позиционерах и манипуляторах, повышая безопасность роботизированной сварки.
-
Стандарт D16. Полная совместимость с зажимной оснасткой и фиксаторами GRIDMAR, Siegmund, Demmler.
-
Плазменное азотирование. Надежно защищает плиту от коррозии, механических повреждений и предотвращает прилипание сварочных брызг.
-
Трехмерный боковой борт (100 мм). Позволяет наращивать рабочую поверхность и фиксировать зажимные элементы с боков плиты.
Технические характеристики:
-
Бренд: GRIDMAR (Украина)
-
Тип платформы: 3D (с боковым бортом 100 мм)
-
Форма: Восьмиугольная (восьмигранная)
-
Габаритные размеры: 600 х 600 мм
-
Высота борта: 100 мм
-
Сварочная система: D16 (диаметр отверстий 16 мм)
-
Шаг координатной сетки: 50 х 50 мм
-
Покрытие: Плазменное азотирование (антипригарное)
-
Материал: Конструкционная сталь Q355B
-
Совместимость: GRIDMAR, Siegmund, Demmler и аналоги
-
Вес: 54.0 кг
