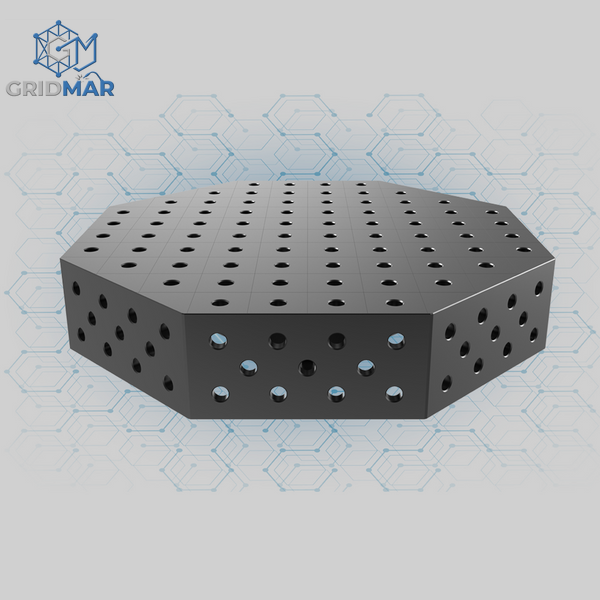

Профессиональный восьмиугольный 3D-стол для сварки и сборки размером 1800x1800x200 мм от украинского бренда GRIDMAR является вершиной инженерной эргономики в сегменте промышленного оборудования Системы D28. Благодаря уникальной восьмигранной форме, эта координатная плита обладает максимальной жесткостью конструкции и компактной рабочей зоной при сохранении большой полезной площади фиксации. Стол разработан специально для работы на серийных высокоавтоматизированных линиях, сварочных вращателях, позиционерах, а также для обслуживания роботизированных сварочных постов.
Главное преимущество пространственной структуры 3D от GRIDMAR — наличие полноценных боковых граней высотой 200 мм, которые, как и основная плита, пронизаны системными отверстиями D28. Это позволяет наращивать полезную площадь в любом направлении, стыковать стол с другими модулями, а также выносить зажимные угольники, упоры и блоки за пределы верхней плоскости для сборки сложных объемных металлоконструкций. Прецизионная координатная сетка ЧПУ обеспечивает строгое позиционирование деталей под углом 90°, полностью ликвидирует риски смещений, перекосов или деформации (поводки) металла под воздействием высоких термических нагрузок сварочной дуги.
Платформа изготавливается из отборной высокопрочной конструкционной стали увеличенной толщины марки Q355B, что является промышленным стандартом прочности и гарантирует отличную свариваемость и стабильность геометрии станины. С нижней стороны плита усилена массивной системой перекрестных ребер жесткости. Вся эта конструкция имеет чистый вес 845.0 кг без учета дополнительного инструмента, что надежно защищает стол от прогибов, деформаций и провисания под весом тяжеловесных заготовок или экстремального стягивающего усилия зажимов. Равномерное распределение массы и максимальную устойчивость оборудования обеспечивают 4 регулируемые промышленные опоры, которые идут в комплекте поставки и позволяют идеально выставить уровень плиты даже на неровном цеховом полу.
Преимущества сварочного стола GRIDMAR 1800x1800x200 мм:
-
Уникальная восьмигранная эргономика. Обеспечивает идеальный круговой обзор и беспрепятственный доступ сварочной горелки к деталям, минимизируя «мертвые зоны» для роботов-манипуляторов.
-
Мировой стандарт совместимости (Система D28). Отверстия диаметром 28 мм выполнены с европейскими допусками, что позволяет использовать фирменную оснастку от Siegmund, Demmler и других брендов.
-
Антипригарное плазменное азотирование. Глубокая термическая обработка металла создает надежный защитный барьер против коррозии, царапин и полностью предотвращает налипание и прикипание сварочных брызг и окалины.
-
Прецизионное фрезерование сетки. Шаг отверстий 100х100 мм и миллиметровая координатная разметка на поверхности позволяют использовать стол в качестве точной измерительной и сборочной станины.
Технические характеристики:
-
Бренд: GRIDMAR (Украина)
-
Форма стола: Восьмиугольная (восьмигранная)
-
Габаритные размеры плиты: 1800 х 1800 мм
-
Высота бокового борта: 200 мм
-
Сварочная система: D28 (диаметр отверстий 28 мм)
-
Шаг координатной сетки: 100 х 100 мм
-
Покрытие рабочих поверхностей: Плазменное азотирование (антипригарное, антикоррозийное)
-
Совместимость с оснасткой: GRIDMAR, Siegmund, Demmler и аналоги
-
Материал корпуса: Высокопрочная конструкционная сталь Q355B
-
Вес стола: 845.0 кг
-
Количество опор (ножек) в комплекте: 4 шт.
