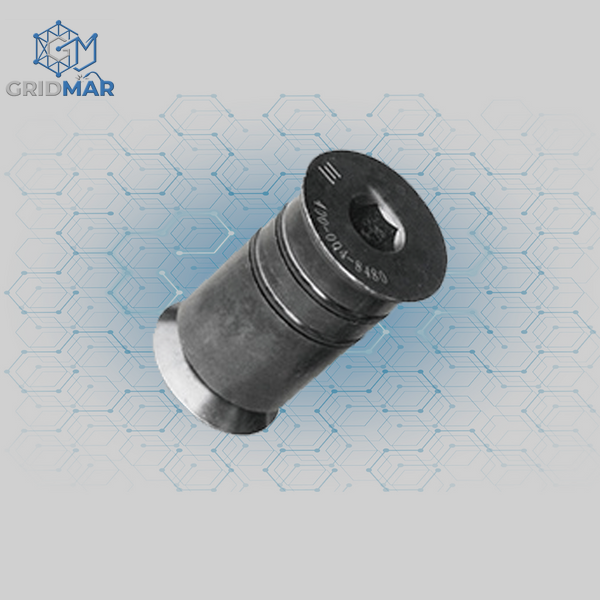

Прецизионный двусторонний потайной фиксатор D16x24 от украинского бренда GRIDMAR — это специальное сборочно-сварочное оснащение индустриального класса. Устройство предназначено для строгого позиционирования и высокоточного скрепления между собой двух массивных элементов оснастки (например, соединительных блоков, зажимных угольников 90° или упорных планок), когда использование классических выступающих болтов невозможно из-за архитектуры сварочного узла.
Конструкция «впотай» гарантирует абсолютно гладкую рабочую зону с обеих сторон смонтированного узла, полностью исключая задевание листового металла, тяжелых профилей или сварочной горелки за элементы крепежа. Благодаря полной евро-стандартизации, потайные фиксаторы GRIDMAR идеально совместимы с фирменными немецкими столами Siegmund (Зигмунд) и Demmler (Деммлер) Системы 16. Это позволяет промышленным предприятиям существенно оптимизировать бюджет на модернизацию парка оборудования, приобретая износостойкую украинскую оснастку мировогольного уровня без переплат за импорт.
Шариковый эксцентриковый механизм действует безотказно и мгновенно. Затяжка производится при помощи стандартного шестигранного ключа с любой удобной стороны. Внутренний шток плавно выдвигает сверхпрочные стопорные шарики с обоих концов посадочного пальца, создавая колоссальную стягивающую силу и монолитное сцепление. Корпус фиксатора изготовлен из легированной конструкционной стали, проходящей объемную закалку для достижения наивысших показателей прочности на срез и изгиб.
Преимущества двустороннего потайного фиксатора GRIDMAR D16:
- Работа в одной плоскости (заподлицо). Полностью скрытые в отверстиях головки устройства позволяют плотно укладывать заготовки сложной геометрии непосредственно поверх зоны крепления.
- Полная индустриальная совместимость. Проектирование по евро-стандартам гарантирует безупречную посадку в системные отверстия столов Siegmund и Demmler.
- Антипригарное плазменное азотирование. Финишная термическая обработка металла защищает корпус от коррозии, механического износа и полностью предотвращает налипание сварочной окалины и брызг.
- Надежная защита от грязи. Резиновые уплотнительные кольца защищают внутренний эксцентриковый узел от попадания мелкой металлической стружки и пыли, сохраняя плавность хода механизма.
Технические характеристики:
- Бренд: GRIDMAR (Украина)
- Совместимость со столами: GRIDMAR, Siegmund, Demmler и аналоги Системы 16 (D16)
- Диаметр посадочного штифта: 16 мм
- Длина рабочей зоны зажатия: 24 мм
- Тип конструкции: Потайная двусторонняя (впотай с двух сторон)
- Механизм фиксации: Шариковый эксцентриковый быстрого действия
- Инструмент для монтажа: Внутренний шестигранный ключ
- Покрытие: Плазменное азотирование (антипригарное, антикоррозийное)
- Материал изделия: Высокопрочная закаленная легированная сталь
