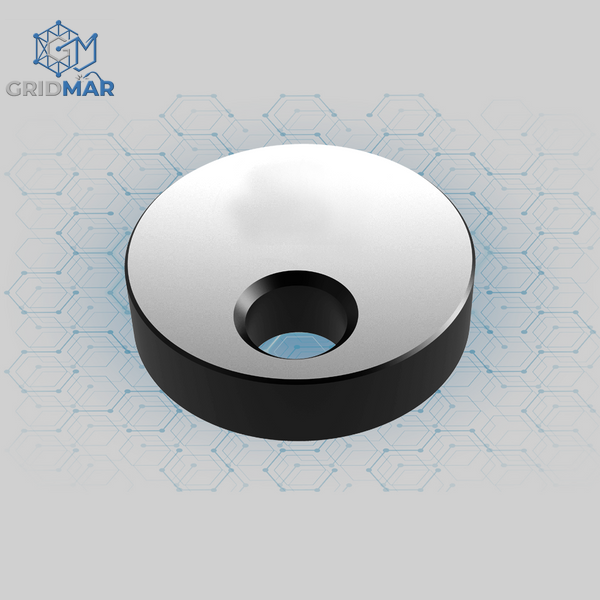

Прецизионный эксцентриковый упорный диск (позиционирующая шайба) 75хØ100х25 от украинского бренда GRIDMAR является незаменимым инструментом для скоростной регулировки и тонкой настройки базовых координат на сварочно-сборочных постах Системы D28. Главная функция данного устройства — плавное смещение упорной плоскости без необходимости переставлять крепеж в другое системное отверстие плиты. Когда стандартного шага координатной сетки стола недостаточно для точного выставления заготовки, вращение эксцентрика позволяет компенсировать расстояние и плотно подвести упор непосредственно к детали.
Полная евро-стандартизация и строгое соблюдение допусков крепежа GRIDMAR гарантируют безупречную взаимозаменяемость. Позиционирующие диски идеально подходят для работы на оригинальных немецких столах Siegmund (Зигмунд) и Demmler (Деммлер) Системы 28. Это позволяет крупным промышленным предприятиям и частным мастерским рационально оптимизировать бюджет на расширение парка оснастки, приобретая износостойкие украинские инструменты премиального качества без больших переплат за импорт.
Конструкция диска сочетает в себе максимальную простоту и высокую механическую прочность. Изделие изготавливается из высокопрочной конструкционной легированной стали, проходящей обязательную объемную термозакалку, благодаря чему упор выдерживает сильные удары тяжелых профилей и большие стягивающие усилия струбцин без деформации корпуса. Фиксация диска на столе, зажимных угольниках или упорных блоках выполняется с помощью стандартных быстрозажимных болтов Системы 28 через смещенное отверстие с потайной посадкой под шестигранный ключ.
Преимущества эксцентрикового диска GRIDMAR 75хØ100х25:
- Бесступенчатая микрорегулировка. Позволяет плавно смещать точку упора в диапазоне до 75 мм, обеспечивая ювелирную точность сборки нестандартных металлоконструкций.
- Полная индустриальная совместимость. Идеально адаптирован под системные координатные плиты Siegmund и Demmler Системы 28.
- Антипригарное плазменное азотирование. Финишная термическая обработка металла надежно защищает корпус диска от коррозии, механических царапин и полностью предотвращает налипание и прикипание сварочной окалины и брызг расплавленного металла.
- Компактное исполнение заподлицо. Потайная посадка фиксирующего болта оставляет верхнюю плоскость диска гладкой, что исключает задевание сварочной горелки или деталей за элементы крепежа.
Технические характеристики:
- Бренд: GRIDMAR (Украина)
- Совместимость со столами: GRIDMAR, Siegmund, Demmler и аналоги Системы 28 (D28)
- Внешний диаметр диска (Ø): 100 мм
- Высота (толщина) диска: 25 мм
- Максимальный диапазон эксцентрикового смещения: 75 мм
- Тип отверстия: Смещенное, потайное под болт Системы 28
- Покрытие корпуса: Плазменное азотирование (антипригарне, антикоррозийное)
- Материал изделия: Высокопрочная закаленная легированная сталь
