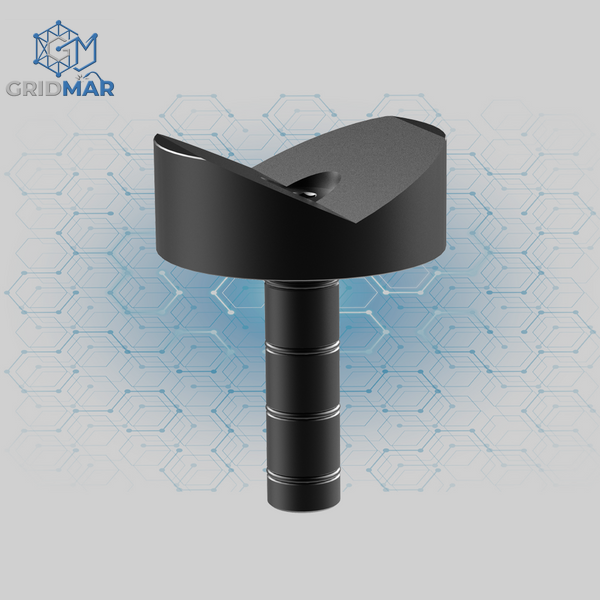

Прецизионная усиленная сварочная призма (V-образный упор) Ø80 с углом развала 130° от украинского производителя GRIDMAR является флагманским инструментом для скоростного позиционирования тяжеловесного и крупногабаритного трубного металлопроката на тяжелых сварочных постах Системы D16. Устройство разработано для эксплуатации в условиях жестких промышленных нагрузок в сфере тяжелого машиностроения, где смонтированные пространственные кондукторы должны выдерживать колоссальный вес деталей и противодействовать сильным термическим деформациям (поводке) металла при наложении сплошных многослойных швов.
Огромное инженерное преимущество данной призмы — полная стандартизация и взаимозаменяемость с ведущими европейскими системами. Упор прецизионно адаптирован для установки на оригинальные немецкие 3D-столы Siegmund (Зигмунд) и Demmler (Деммлер) Системы 16. Это позволяет крупным промышленным объединениям, судостроительным верфям и цехам по производству строительных ферм существенно оптимизировать расходы на расширение парка оснастки, заказывая износостойкую украинскую оснастку мирового уровня без больших наценок за импорт и сложную европейскую логистику.
Конструкция усиленной призмы Ø80/130° отличается повышенной монолитной жесткостью. Корпус изготавливается из высокопрочной легированной стали или специального модифицированного чугуна увеличенной плотности на современных автоматизированных обрабатывающих центрах с ЧПУ. Призмы оборудованы калиброванным посадочным штифтом диаметром 16 мм со специальными резиновыми кольцами, которые обеспечивают безлюфтовую посадку и защищают системные отверстия от сварочной пыли и металлической стружки. Фиксация призмы на рабочей плите или вертикальных зажимных угольниках и блоках выполняется мгновенно при помощи быстрозажимных болтов GRIDMAR. На верхней рабочей поверхности V-образного выреза расположено технологическое потайное отверстие для дополнительного сквозного крепления детали или самой призмы при помощи винта.
Преимущества усиленной призмы GRIDMAR Ø80/130°:
- Максимальная опорная площадь Ø80 мм. Идеальное решение для безопасной работы с крупногабаритными и толстостенными трубами, тяжелыми валами, осями и гидроцилиндрами.
- Специальный угол развала 130°. Надежно центрирует цилиндрические тела больших радиусов, обеспечивая стабильную плоскость контакта без микролюфтов во время сварки.
- Полная индустриальная совместимость. Проектирование по евро-стандартам позволяет свободно использовать призму на оригинальных плитах Siegmund и Demmler Системы 16.
- Антипригарное плазменное азотирование. Глубокая термическая обработка металла защищает тело призмы от коррозии, механического износа, царапин и полностью предотвращает налипание и прикипание сварочной окалины и брызг расплавленного металла.
Технические характеристики:
- Бренд: GRIDMAR (Украина)
- Совместимость со столами: GRIDMAR, Siegmund, Demmler и аналоги Системы 16 (D16)
- Внешний диаметр упора (Ø): 80 мм
- Угол развала рабочей зоны: 130°
- Диаметр посадочного штифта: 16 мм
- Особенности: Наличие потайного отверстия под крепежный винт, демпферные защитные кольца
- Тип фиксации на столе: При помощи быстрозажимных болтов Системы 16
- Покрытие корпуса: Плазменное азотирование (антипригарное, антикоррозийное)
- Материал изделия: Высокопрочная конструкционная легированная сталь
