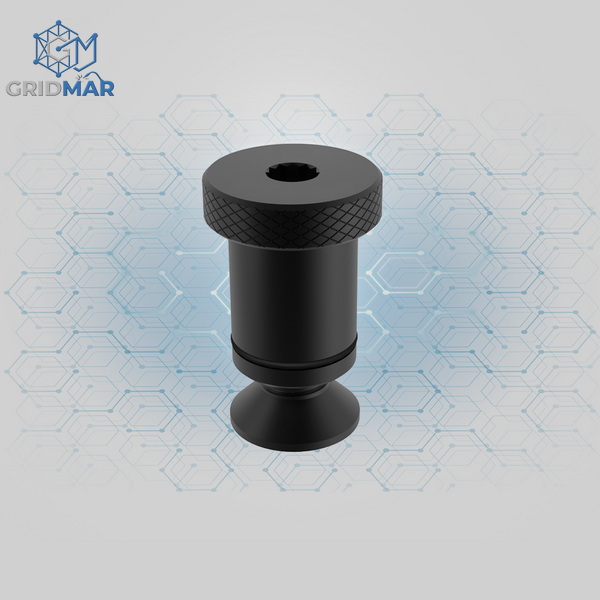

Прецизионный соединительный шариковый фиксатор D28x50 (типа А) от украинского производителя GRIDMAR является базовым элементом модульной крепежной экосистемы индустриального класса. Изделие предназначено для жесткой фиксации сварочных аксессуаров в системных отверстиях диаметром 28 мм. Главная функция данной модификации — обеспечить максимальную силу стягивания и монолитное сцепление смонтированных узлов, полностью устраняя любые люфты, перекосы или смещения деталей от внутренних напряжений и термических поводков металла во время сварочного процесса.
Полная евро-стандартизация и взаимозаменяемость крепежа GRIDMAR позволяют использовать фиксаторы типа А на фирменных немецких столах Siegmund (Зигмунд) и Demmler (Деммлер) Системы 28. Это открывает перед предприятиями возможность рационально оптимизировать затраты на обслуживание и расширение парка оснастки, приобретая износостойкие украинские комплектующие премиального качества без больших переплат за импорт и сложную логистику.
Шариковый эксцентриковый механизм действует безотказно и мгновенно. Затяжка производится при помощи стандартного внутреннего шестигранного ключа, при вращении которого внутренний шток плавно выдвигает сверхпрочные стопорные шарики в отверстие стола, создавая строгое перпендикулярное усилие стягивания. Крупная головка фиксатора оснащена глубокой сетчатой накаткой по периметру, что облегчает ручной захват и позволяет сварщику быстро наживлять или извлекать устройство из стола даже в плотных рабочих рукавицах. Дополнительные пазы на рабочем цилиндре оснащены защитными резиновыми уплотнительными кольцами, которые обеспечивают мягкую посадку в отверстие и надежно защищают внутренние рабочие узлы от попадания пыли и мелкой металлической стружки. Корпус устройства изготовлен из высококачественной легированной стали, проходящей обязательную объемную термозакалку.
Преимущества соединительного фиксатора типа А GRIDMAR D28x50:
- Полная индустриальная совместимость. Идеально подходит под координатные плиты Siegmund и Demmler Системы 28, садясь в отверстия с прецизионной точностью без малейших зазоров.
- Максимальная скорость монтажа. Позволяет за считанные минуты полностью перенастроить кондуктор или смонтировать сложную пространственную систему для новой серийной партии металлоконструкций.
- Антипригарное плазменное азотирование. Финишная термическая обработка металла надежно защищает корпус фиксатора от коррозии, механического износа и полностью предотвращает налипание и прикипание сварочных брызг и окалины.
- Пылезащита и мягкая посадка. Интегрированные уплотнительные кольца устраняют малейшие микролюфты и защищают системные гнезда стола от производственного мусора.
Технические характеристики:
- Бренд: GRIDMAR (Украина)
- Совместимость со столами: GRIDMAR, Siegmund, Demmler и аналоги Системы 28 (D28)
- Диаметр посадочного штифта: 28 мм
- Длина рабочей зоны зажатия: 50 мм
- Конструктивный тип: Тип А (с регулировочно-накатной цилиндрической головкой)
- Инструмент для монтажу: Внутренний шестигранный ключ / ручное наживление
- Механизм фиксации: Шариковый эксцентриковый быстрого действия
- Особенности: Наличие резиновых уплотнительных колец от пыли и металлической стружки
- Покрытие: Plasma nitriding / Плазменное азотирование (антипригарное)
- Материал изделия: Высокопрочная закаленная легированная сталь
